Трубчатый цепной конвейер
Модульный, энергоэффективный, бережный; 2–105 м³/ч.
Технические данные
- Типоразмеры
- 4" / 6" / 8" / 10" / 12"
- Производительность
- До ~105 м³/ч (около 80 т/ч для 12")
- Длина одного конвейера
- ≤ 76 м (250 футов); возможно объединение конвейеров
- Высота подъёма
- ≤ 30 m (100 ft)
- Материал дисков
- UHMWPE; опционально сталь, алюминий, чугун, полиуретан
- Исполнение
- Углеродистая / нержавеющая сталь / санитарное
- Опции
- Взрывозащита ATEX; любое число точек загрузки и выгрузки
Трубчатый цепной конвейер – полностью закрытая беспыльная механическая система: диски на цепи перемещают материал по трубе с поворотами в нескольких плоскостях (включая 90°). Подходит для большинства порошков и гранул и помогает поддерживать чистоту на производстве.
Особенности
- Полностью закрытая беспыльная транспортировка без потерь и загрязнения
- Натяжное устройство: оптимальное натяжение, нулевое на обратной ветви – минимальный износ
- Повороты в нескольких плоскостях – для сложных трасс, стеснённых мест и подачи на высоту
- Модульная конструкция – быстрый монтаж и простое обслуживание
- Многоуровневая защита значительно снижает число отказов
- Высокоэффективная конструкция с низкими энергозатратами
- Простое интеллектуальное управление – быстрое обучение персонала
Применение
- Порошки, гранулы, премиксы
- Пищевые, фармацевтические и хрупкие продукты
- Коррозионная и абразивная химия, минералы
- Влажные, липкие и горячие материалы (зола)
- Применяется для TPA/IPA, летучей золы, адипиновой кислоты
- Испытан на ПЭТ-флексе, ПВХ и ПВС

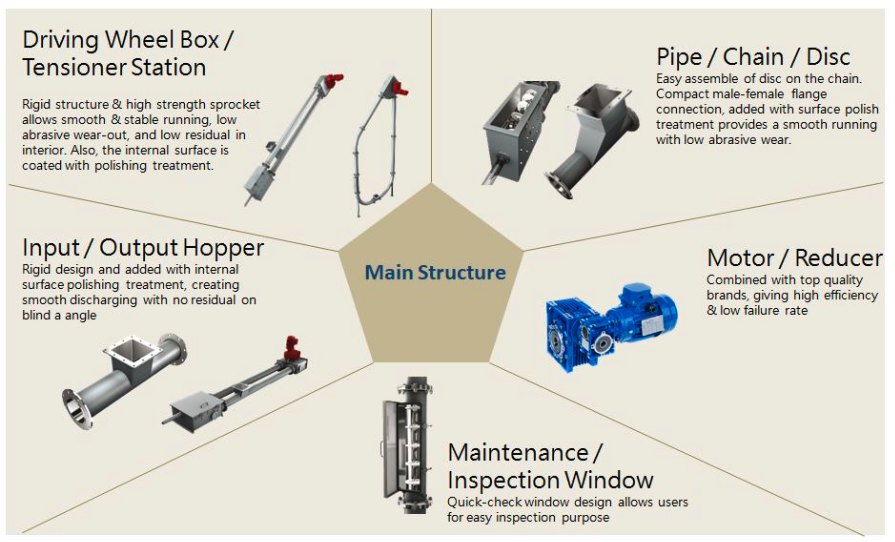

Основные узлы
Приводная станция / натяжная станция
Жёсткая конструкция и прочная звёздочка: плавный ход, малый износ и минимум остатков; полированные поверхности.
Труба / цепь / диски
Простая установка дисков; компактные фланцы «шип-паз» с полированной поверхностью – плавный ход и малый износ.
Загрузочный / выгрузной бункер
Жёсткая конструкция и полированная поверхность – чистая выгрузка без застойных зон.
Двигатель / редуктор
Качественные бренды – высокий КПД и надёжность.
Смотровое окно
Смотровое окно для быстрого контроля.
Система управления
Удобное интеллектуальное управление с блокировками через ПЛК завода.
Типовые схемы
Это распространённые схемы – каждая система адаптируется под материал и площадку.
Горизонтальный контур
Для длинных горизонтальных трасс с несколькими точками загрузки и выгрузки.
Вертикальный контур
Для подъёма с уровня земли на верх силосов при малой занимаемой площади.
Размеры и параметры
· Таблицу можно прокрутить
| PCD 162 (6" pipe) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Q (m³/h) | 2.00 | 3.00 | 4.00 | 6.00 | 9.00 | 12.00 | 15.00 | 20.00 | 23.00 | 26.00 |
| P (kW) | 0.55 | 1.10 | 1.50 | 2.20 | 3.75 | 3.75 | 5.50 | 5.50 | 7.50 | 7.50 |
| V (m/s) | 0.03 | 0.05 | 0.07 | 0.11 | 0.16 | 0.22 | 0.27 | 0.35 | 0.40 | 0.46 |
| n (1/min) | 1.56 | 2.26 | 2.97 | 4.67 | 6.72 | 8.98 | 11.25 | 14.93 | 17.12 | 19.38 |
| PCD 212 (8" pipe) | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Q (m³/h) | 20.00 | 24.00 | 31.00 | 36.00 | 41.00 |
| P (kW) | 3.75 | 5.50 | 5.50 | 7.50 | 7.50 |
| V (m/s) | 0.22 | 0.27 | 0.35 | 0.40 | 0.46 |
| n (1/min) | 8.98 | 11.25 | 14.93 | 17.12 | 19.38 |
| PCD 265 (10" pipe) | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Q (m³/h) | 38.00 | 46.00 | 62.00 | 70.00 |
| P (kW) | 7.50 | 9.20 | 15.00 | 15.00 |
| V (m/s) | 0.23 | 0.27 | 0.37 | 0.41 |
| n (1/min) | 8.53 | 10.36 | 13.98 | 15.68 |
| PCD 315 (12" pipe) | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Q (m³/h) | 105.00 | 75.00 | 85.00 | 95.00 |
| P (kW) | 22.00 | 15.00 | 18.50 | 18.50 |
| V (m/s) | 0.44 | 0.31 | 0.35 | 0.39 |
| n (1/min) | 13.98 | 9.91 | 11.26 | 12.47 |
