PDV Шаровой переключатель потока для порошков и гранул
Арматура для пневмотранспорта · Переключатели потока
До 4 бар, полнопроходной, мягкое седло с нулевой утечкой – для порошков и гранул.
Технические данные
- Диапазон размеров
- 1-1/2" ~ 12"
- Фланцы
- ANSI 150# / DIN PN10 / JIS
- Рабочее давление
- ≤ 4 bar
- Рабочая температура
- -10 ~ 200 °C
- Стандартный угол отвода
- 45°
- Материал
- CF8 / CF8M / алюминий
По запросу возможно индивидуальное исполнение.
Особенности
- Раздельные фланцы позволяют комбинировать углы под трассу трубопровода
- Седло с металлической защитой снижает износ и продлевает срок службы
- Уплотнительные кольца PTS на входе и выходах
- Полнопроходной канал
- Ручной или пневматический привод
- Механическая фиксация положения
- Седло уплотнения с защитой от выдувания
- Мягкое седло обеспечивает нулевую утечку
Применение
- Гранулы и порошки
- Объединение или разделение потоков
Размеры и параметры
Единицы: мм, если не указано иное · Таблицу можно прокрутить
| Model | Φd | H1 | H2 | U | L | L1 | L2 | Actuator |
|---|---|---|---|---|---|---|---|---|
| PDV040 | 43 | 266.5 | 77.5 | 302 | 250 | 74 | 199 | AP2100 |
| PDV050 | 57 | 299.5 | 103 | 302 | 280 | 84 | 224 | AP2100 |
| PDV065 | 72 | 286 | 96 | 302 | 320 | 104 | 264 | AP2100 |
| PDV080 | 83 | 311 | 112.5 | 302 | 360 | 127 | 306.9 | AP2100 |
| PDV100 | 108 | 328 | 144 | 302 | 460 | 154 | 384 | AP2100 |
| PDV125 | 135 | 394 | 173 | 375 | 560 | 203 | 483 | AP2125 |
| PDV150 | 162 | 455.5 | 177.5 | 472 | 660 | 241 | 571 | AP2150 |
| PDV175 | 187 | 474 | 200 | 472 | 800 | 277 | 677 | AP2150 |
| PDV200 | 212 | 492 | 222 | 472 | 800 | 277 | 677 | AP2150 |
| PDV225 | 237 | 546 | 230 | 605 | 1030 | 360 | 875 | AP2180 |
| PDV250 | 265 | 561 | 253 | 605 | 1030 | 360 | 875 | AP2180 |
| PDV300 | 315 | 672 | 286 | 840 | 1140 | 413 | 983 | AP2220 |
Похожие продукты

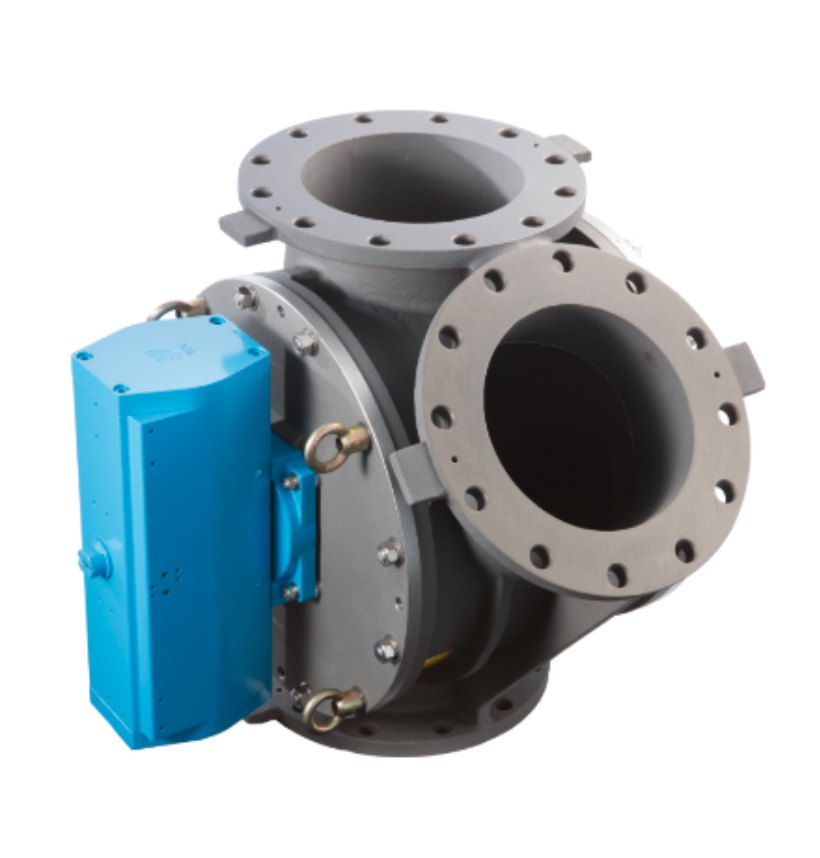

GDVПлунжерный переключатель потока для гранул
Плунжерный переключатель для гранул до 2,5 бар – мало деталей, малый момент, простое обслуживание.

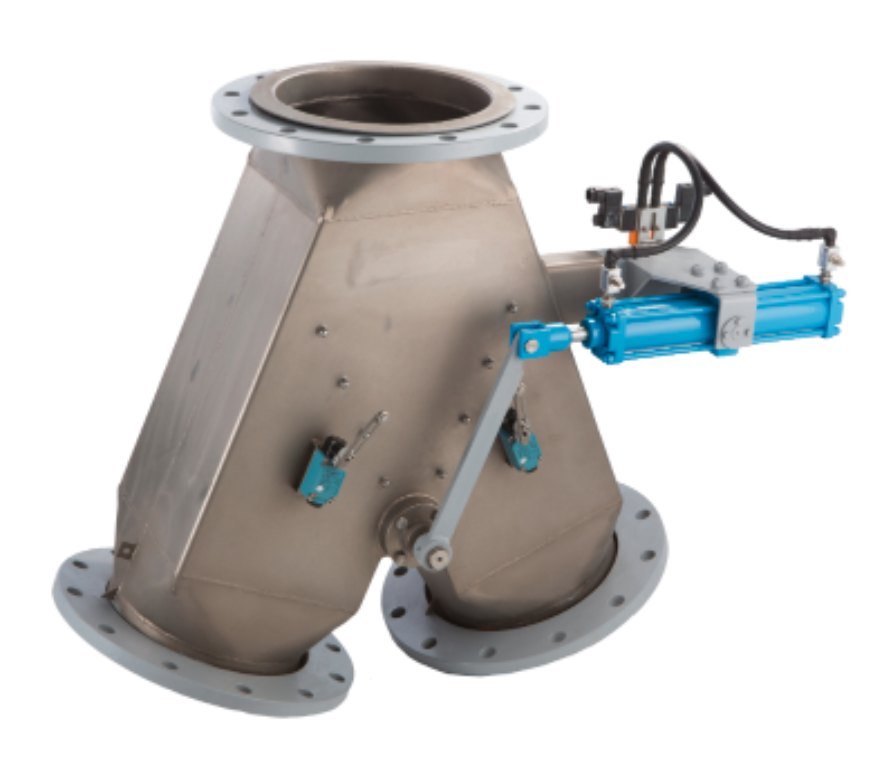

DP/SЗаслоночный переключатель потока (прямоточный)
