管链输送系统
安装场景示意
管链输送系统是完全封闭、运行无尘的机械输送系统：链盘在管道内由链条牵引，可在多个平面转向（含 90°），适用于大多数粉粒体输送需求，对环保也有明显帮助。
产品特点
- 全封闭输送，运行无尘，物料不外泄、不污染
- 链条张紧器保持最佳张力、回程零张力，链盘、链条和管道磨损小
- 多平面转向布置灵活，适合复杂路径、狭窄空间及高处输送
- 模块化设计，组装架设快，维修方便
- 多重防护与安全措施，大幅降低故障率
- 高效能结构，能耗低、运行成本低
- 控制设定便捷、智能，操作人员上手快
适用范围
- 粉料、颗粒、预混料
- 食品、医药及易碎物料
- 腐蚀性、研磨性化学品及矿物
- 湿散料、粘性物料及热物料（如灰分）
- 已应用：TPA/IPA、环保飞灰、己二酸粉
- 已测试：PET 瓶片、PVC、PVA

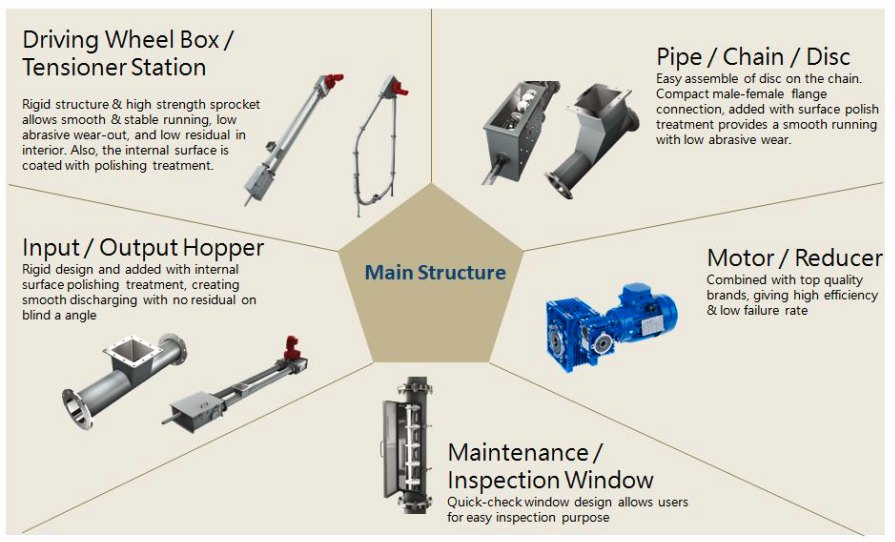

主要结构
01
驱动轮箱 / 张紧站
刚性结构与高强度链轮，运行平稳、磨损低、内部残留少；内表面抛光处理。
02
管道 / 链条 / 链盘
链盘装配简便；紧凑的公母法兰连接，表面抛光，运行顺畅、磨损低。
03
进料 / 出料斗
刚性设计，内表面抛光，卸料顺畅、无死角残留。
04
电机 / 减速机
选用优质品牌，效率高、故障率低。
05
检修 / 观察窗
快速检查窗设计，便于日常巡检。
06
控制系统
便捷、智能化的控制设定，可与工厂 PLC 联锁。
典型布置

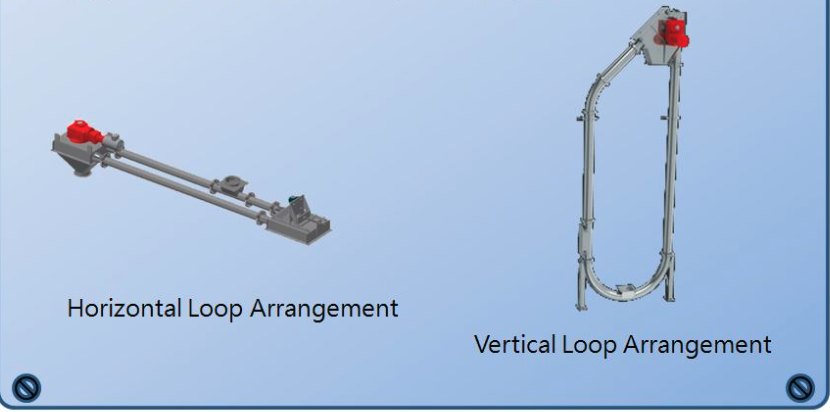

以下为常见布置形式，每套系统都会根据物料和现场需求调整设计。
01
水平环路布置
适合同一楼层多点进料、多点卸料的长距离输送。
02
垂直环路布置
适合从地面向料仓顶部等高处提升输送，占地小。
尺寸 / 参数表
· 表格可左右滑动
| PCD 162 (6" pipe) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Q (m³/h) | 2.00 | 3.00 | 4.00 | 6.00 | 9.00 | 12.00 | 15.00 | 20.00 | 23.00 | 26.00 |
| P (kW) | 0.55 | 1.10 | 1.50 | 2.20 | 3.75 | 3.75 | 5.50 | 5.50 | 7.50 | 7.50 |
| V (m/s) | 0.03 | 0.05 | 0.07 | 0.11 | 0.16 | 0.22 | 0.27 | 0.35 | 0.40 | 0.46 |
| n (1/min) | 1.56 | 2.26 | 2.97 | 4.67 | 6.72 | 8.98 | 11.25 | 14.93 | 17.12 | 19.38 |
| PCD 212 (8" pipe) | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Q (m³/h) | 20.00 | 24.00 | 31.00 | 36.00 | 41.00 |
| P (kW) | 3.75 | 5.50 | 5.50 | 7.50 | 7.50 |
| V (m/s) | 0.22 | 0.27 | 0.35 | 0.40 | 0.46 |
| n (1/min) | 8.98 | 11.25 | 14.93 | 17.12 | 19.38 |
| PCD 265 (10" pipe) | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Q (m³/h) | 38.00 | 46.00 | 62.00 | 70.00 |
| P (kW) | 7.50 | 9.20 | 15.00 | 15.00 |
| V (m/s) | 0.23 | 0.27 | 0.37 | 0.41 |
| n (1/min) | 8.53 | 10.36 | 13.98 | 15.68 |
| PCD 315 (12" pipe) | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Q (m³/h) | 105.00 | 75.00 | 85.00 | 95.00 |
| P (kW) | 22.00 | 15.00 | 18.50 | 18.50 |
| V (m/s) | 0.44 | 0.31 | 0.35 | 0.39 |
| n (1/min) | 13.98 | 9.91 | 11.26 | 12.47 |
