CDU PG01 集装箱卸料单元

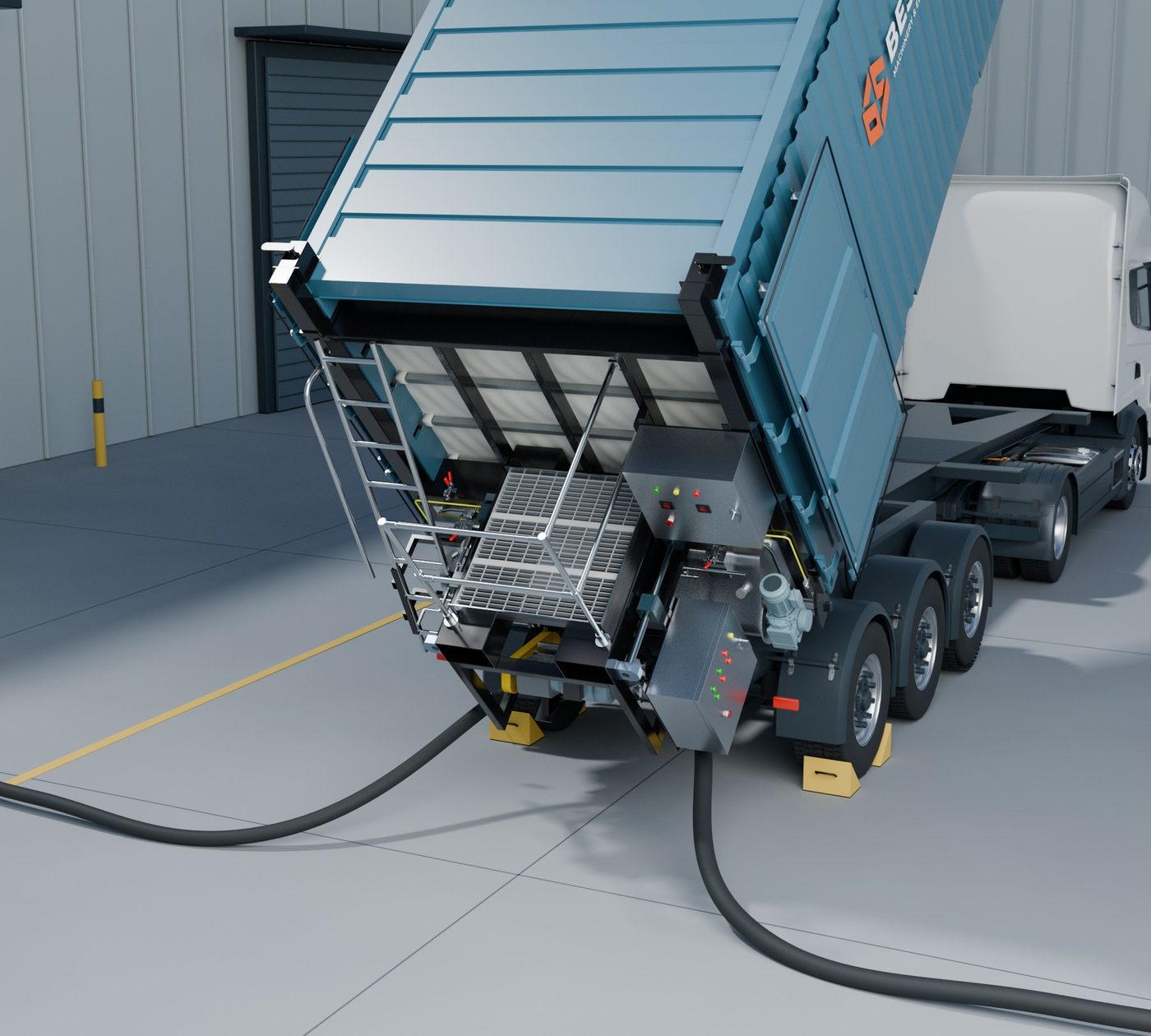

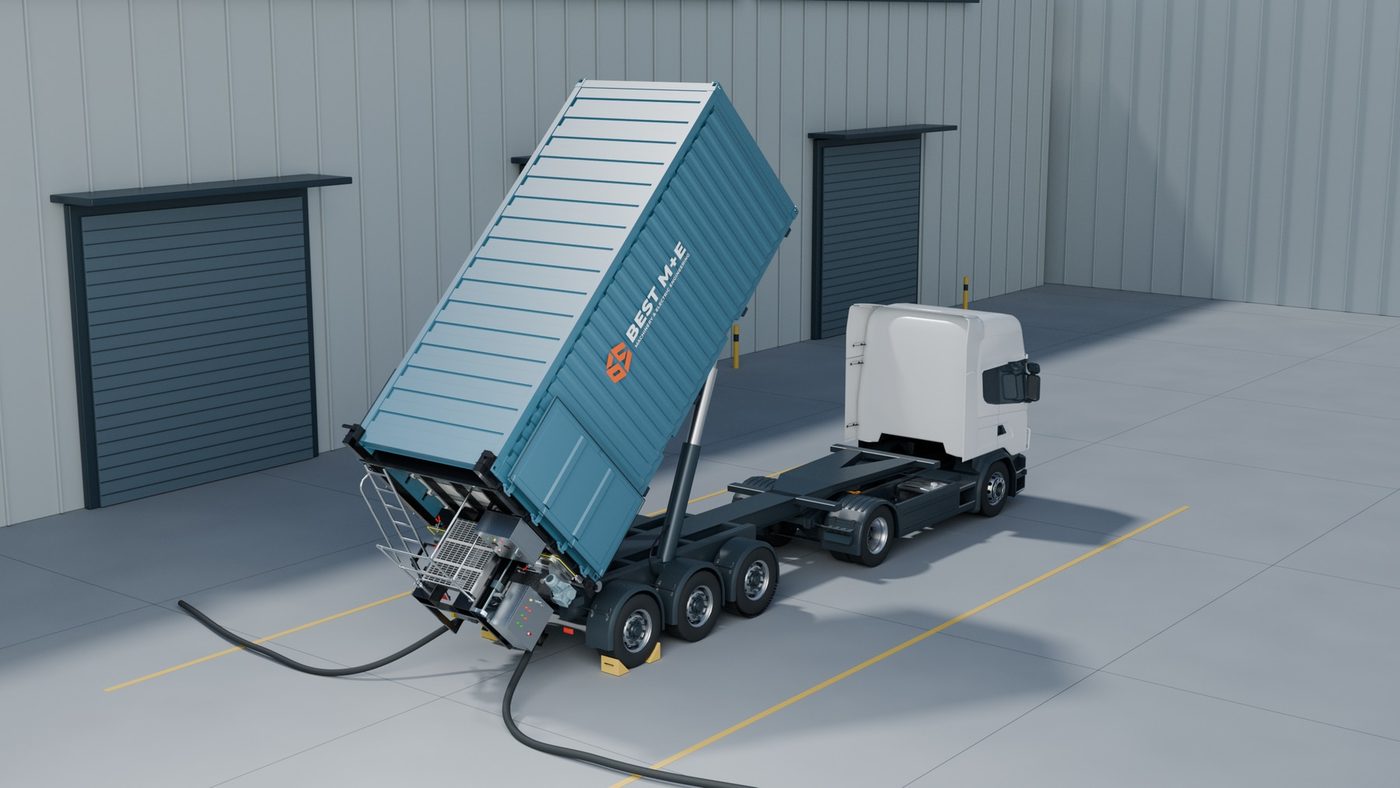

安装场景示意
标有「安装场景示意」的图片为三维效果图，具体配置以项目确认资料为准。

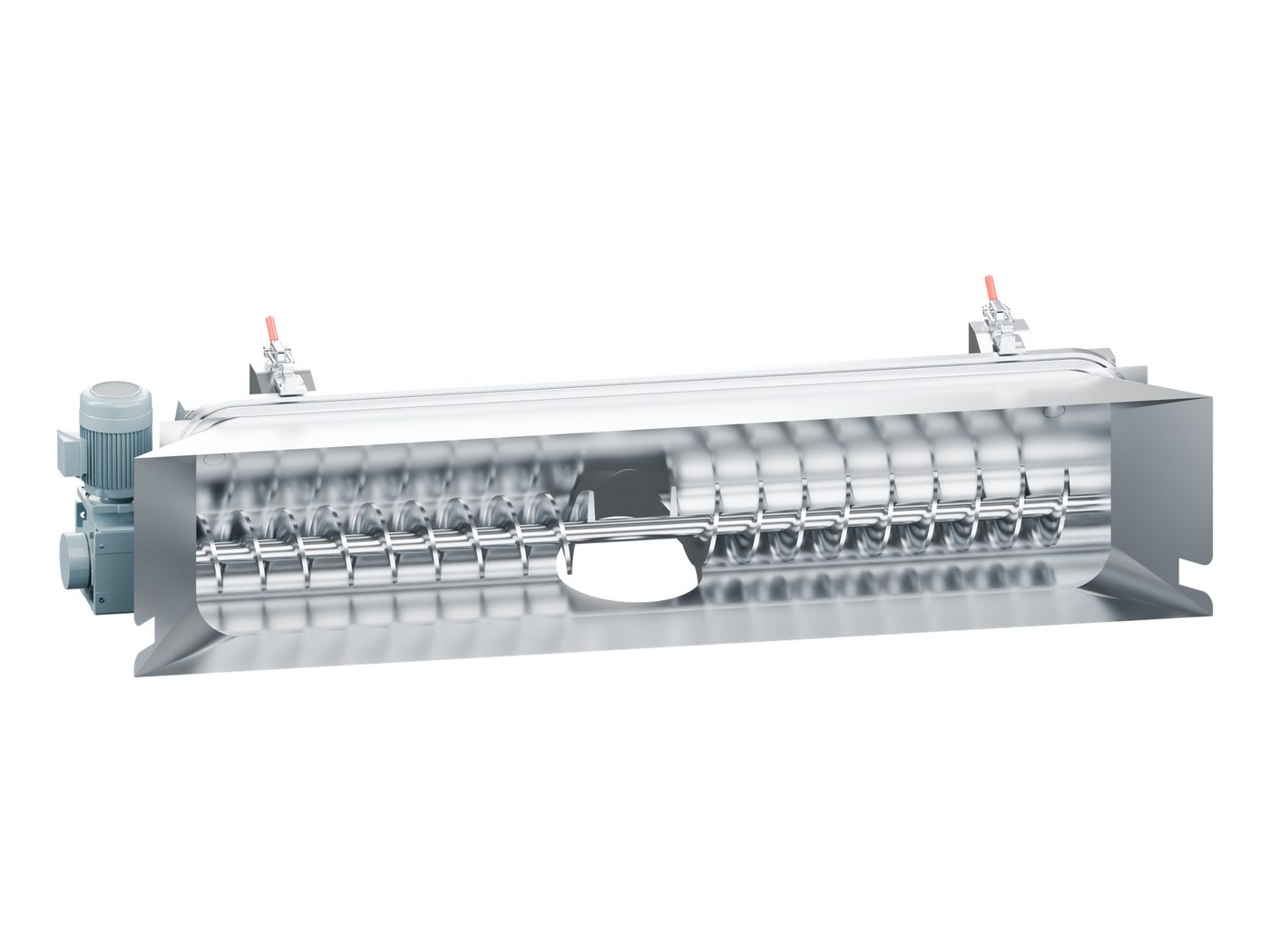

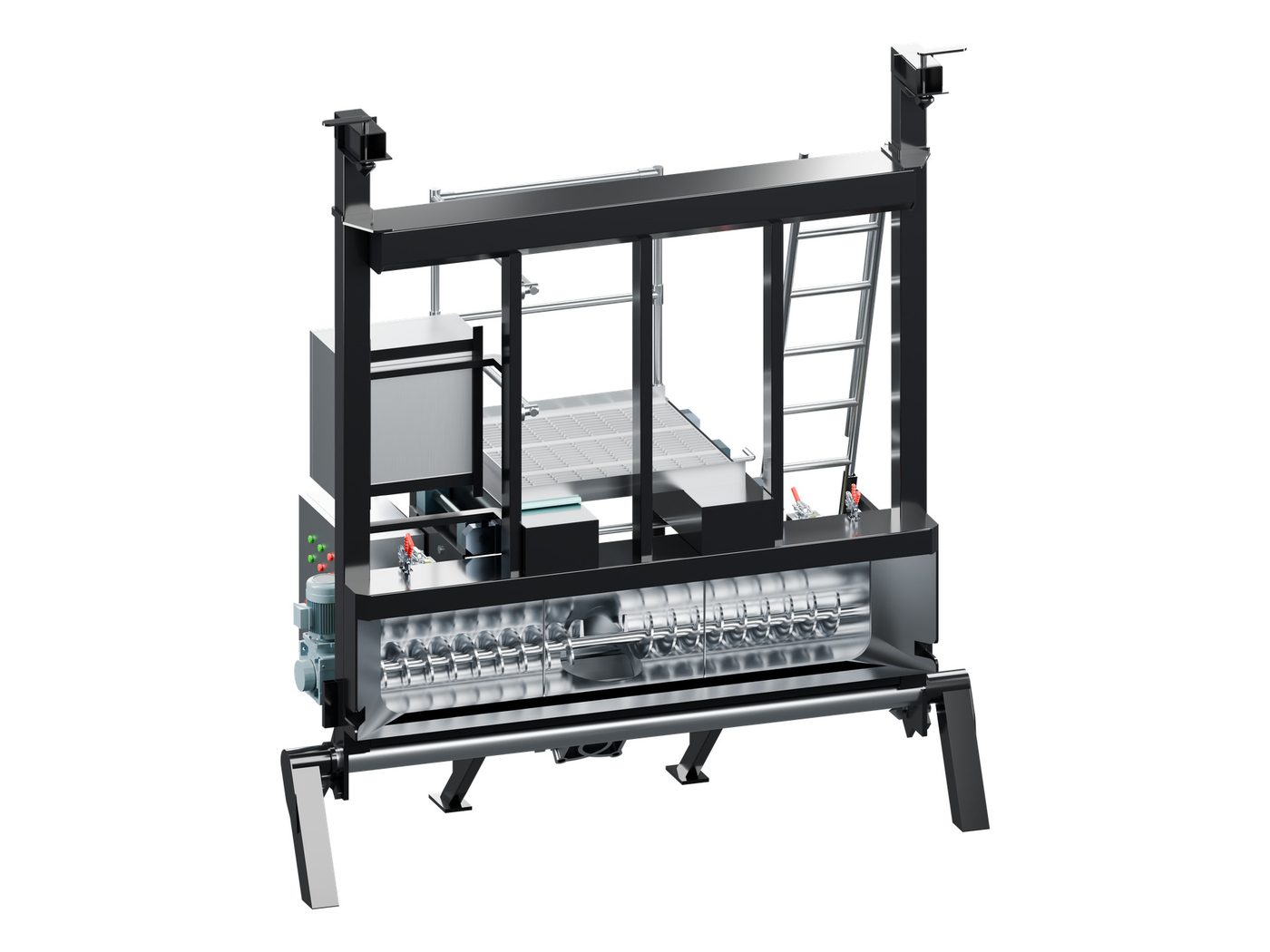

CDU PG01 采用大开口接料与双向螺旋汇料结构。内衬袋底部可采用较大的卸料开口，螺旋将两侧来料向中部出口汇集。这种主动汇料方式对堆积角大、流动性较差的粉料更具优势，也适用于颗粒物料。具体袋口、夹持接口及下游输送配置按应用条件确定。
产品特点
- 大开口接料，适配内衬袋底部较大的卸料开口

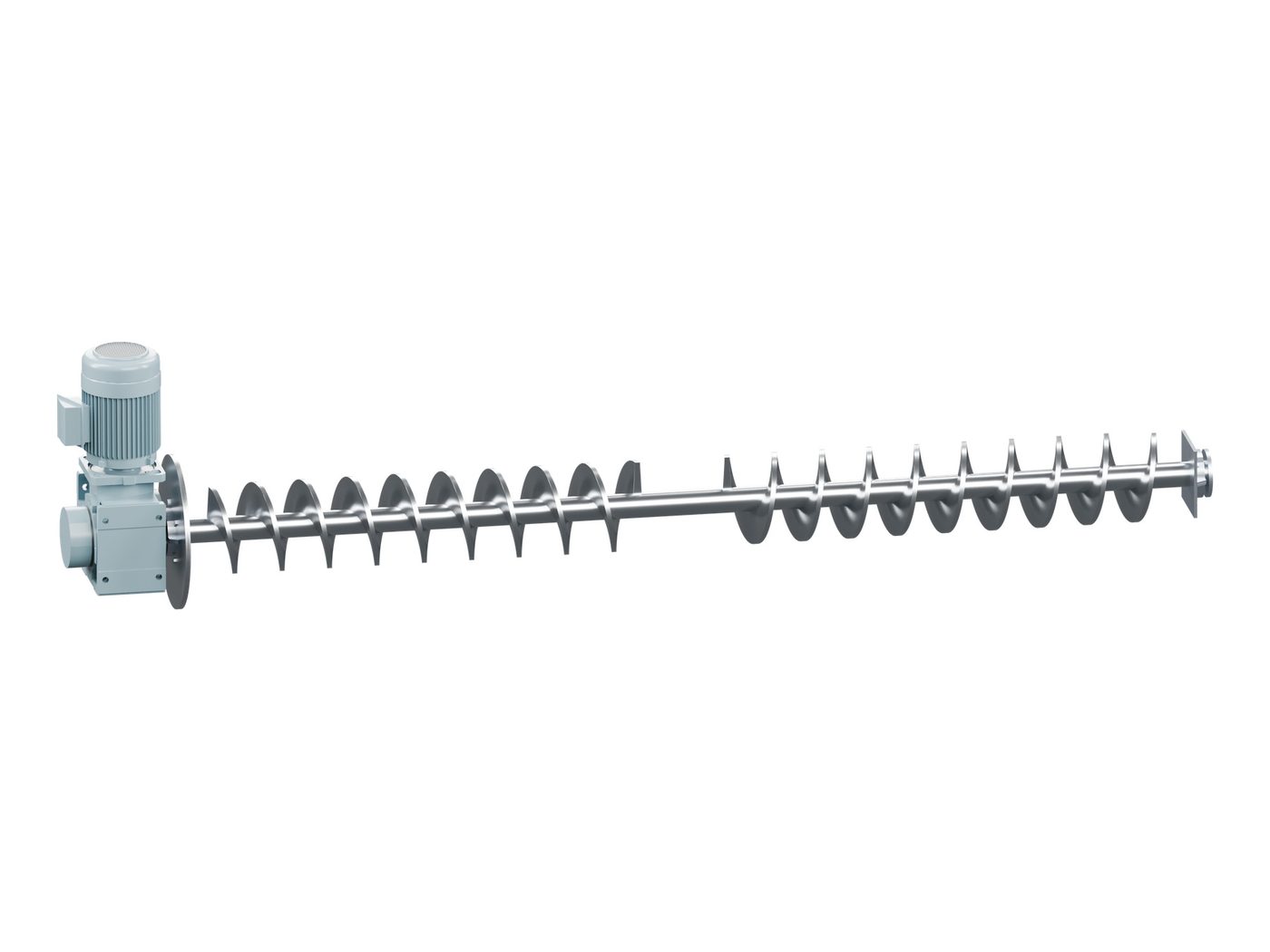

- 双向螺旋将两侧物料向中央出口汇集
- 适用于粉体及颗粒，对高堆积角、低流动性粉料更具优势
- 不锈钢螺旋与壳体，接触面抛光、壳体外表面拉丝
适用范围
- PE／PP 等塑料粉料及颗粒卸料项目
- 堆积角大、流动性较差，需主动汇料的粉体应用
方案配置流程
01
确认物料和卸料工况
02
匹配内衬袋及接料接口
03
确认下游输送管路
04
配置控制与现场安装方案
CDU 系列选型
六款型号按卸料条件选择：先看物料流动性，再匹配袋口形式和安装布置。
| 型号 | 安装布置 | 适用物料 | 接料特点 |
|---|---|---|---|
| PG01 | 挂箱式 | 粉料及颗粒；低流动性粉料 | 大开口、双向螺旋 |
| PG02 | 挂箱式 | 流动性较好的粉料及颗粒 | 框架式接料与出料 |
| PG03 | 挂箱式 | 易结块、低流动性散料 | 检修开口与集中出料 |
| PG04 | 移动式 | 流动性较好的粉料及颗粒 | 宽口鱼尾式接料斗 |
| PG05 | 移动式 | 流动性较好的散装物料 | 三口对接内衬袋 |
| PG06 | 移动式 | 流动性好的颗粒 | 圆管入料与回转阀 |
型号对比用于方案初选，最终配置结合物料试验、袋口尺寸和输送工况确定。
选型需提供的信息
提供下列信息，便于确认接料接口、卸料组件与输送系统的匹配。
| 项目 | 需要提供的信息 |
|---|---|
| 物料 | 名称、颗粒或粉料、粒度、堆积密度 |
| 流动特性 | 堆积角、结块或架桥倾向、含水情况 |
| 卸料要求 | 目标卸料量、工作温度、批次与运行时间 |
| 内衬袋 | 袋口数量、形状、尺寸及位置，固定方式 |
| 集装箱与现场 | 箱型、可用倾角、卸料空间及设备布置 |
| 下游输送 | 输送方式、距离、高差、管径及接收端条件 |
| 公用工程与控制 | 电源、压缩空气、控制联锁及现场接口 |
卸料量、倾角、材质及接口尺寸按具体物料和现场条件确认。
